WING W100 EC, воздушная завеса c водяным теплообменником

Тепловая завеса WING W100 EC имеет варьируемую тепловую мощность 4-17 кВт. При помощи современного регулятора DX (опция) скорость вентилятора завесы может регулироваться в трех положениях. Кроме того современный регулятор DX позволяет управлять клапаном с сервоприводом NVMZ, устанавливаемом на выходе теплоносителя из завесы и позволяющем экономить теплоноситель в системах центрального отопления (ЦТП). Мощность завесы WING W100 EC зависит прежде всего температуры теплоносителя — чем более горячую воду Вы используете, тем эффективнее и теплее будет обдувать завеса. WING W100 EC может использоваться в режиме «холодной завесы» — например, летом, разделяя уличный воздух и воздух внутри помещения струей воздуха, соответствующего по температуре, воздуху в помещении.

Сравнить
Добавить в избранное
Артикул: 1-4-2801-0055 Категория:

Документация по завесам WING

Описание

Водяная воздушная завеса WING W100 EC имеет длину 1м и максимальный уровень шума всего 52 dB(A). Благодаря экономичному двигателю постоянного тока, разработчикам удалось снизить электропотребление до рекордных 150Вт. Уникальный дизайн, специальная форма лопаток двигателя, увеличенная площадь воздухозаборной решетки, мощный двухрядный теплообменник — все эти достоинства выделяют завесы WING среди прочих.

wing_product_1

Самая тихая завеса на рынке

Конструкция завесы характеризуется равномерным потоком воздуха и низким уровнем шума, который передается в окружающее пространство.

wing_product_4

Адаптированная к специфике объекта

Электронное регулирование мощности электродвигателя и расхода воздуха позволяет легко настроить завесу для защиты дверного проема и к акустическим требованиям объекта.

wing_product_2

Низкое сопротивления воздуха на входе

Увеличенная площадь воздухозаборной решетки позволяет в полной мере использовать мощность теплообменника.

wing_product_3

Оптимальный расход воздуха

Специальная конструкция лопаток вентилятора обеспечивает увеличение длины струи воздуха на 20% по сравнению с традиционными решениями.

wing_product_5

Водяной нагреватель

Мощный двухрядный теплообменник предназначен для работы с
низкотемпературным теплоносителем.

wing_product_6

Электрический нагреватель

Низкотемпературный нагревательный элемент большой мощности обеспечивает безопасную работу устройства без повреждения вентилятора. Распределение нагревательной мощности позволяет использовать завесу в зависимости от индивидуальных потребностей пользователя.

wing_product_7

Сочетание функциональности и стиля

Элементы корпуса в форме граней бриллианта скрывают отверстия для входа воздушного потока, охлаждающего электродвигатель.

wing_product_8

Простая очистка оборудования

Благодаря оптимизации воздухозаборной части завесы ее очистка удобна и не требует демонтажа элементов корпуса, что гарантирует сохранение чистоты внутренних элементов.

Завеса WING с электродвигателем ЕС

wing_product_14

Энергосбережение

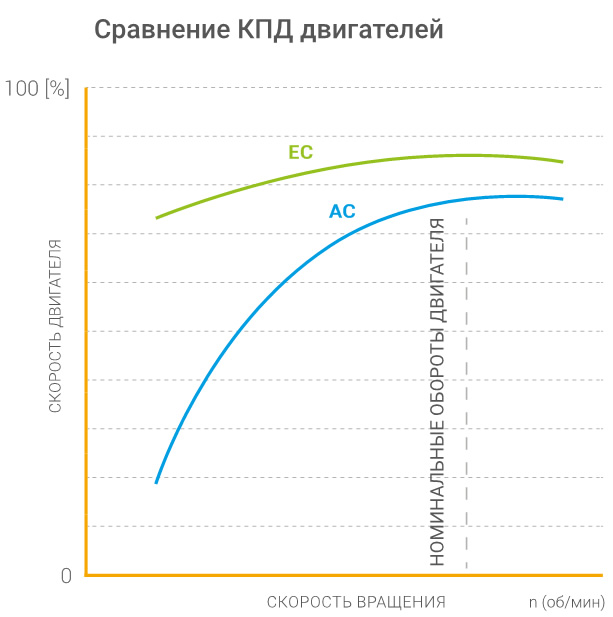

Более высокая эффективность двигателей EC, по сравнению с AC, позволяет снизить потребление электроэнергии. Это особенно заметно в случае работы двигателя на минимальной скорости из-за менее значительного снижения КПД при регулировании скорости вращения двигателя.

wing_product_12

Удобство и гибкость

Микропроцессорный контроллер воздушных завес EC

  • Плавное регулирование скорости вентилятора
  • Функция быстрого нагревания
  • Работа в паре с дополнительным датчиком температуры
  • Возможность работы с датчиком открытия двери/концевым выключателем
  • Возможность программирования по календарю рабочего времени (рабочие дни, выходные дни).
  • Коммуникация по протоколу BMS
Характеристики
Макс. ширина двери (1 завеса)

1 м
Макс. высота двери (длина вертикальной струи)

3,7 м
Макс. расход воздуха

1850 м3/ч
Диапазон тепловой мощности

4-17 кВт
Макс. температура теплоносителя

95°C
Максимальное рабочее давление

1,6 МПа
Объем воды

1,6 дм3
Число рядов теплообменника

2
Напряжение питания

~230 В / Фаза 1 / 50 Гц
Масса (без воды)

21,1 кг
Класс защиты двигателя IP

IP 20 (Защищен от твердых частиц более сантиметра. Прибор предназначен для сухих помещений).
Тип двигателя

EC
Мощность двигателя (двигатель постоянного тока)

0,15 кВт
Номинальный ток (двигатель постоянного тока)

1,1 А
Монтаж

Монтаж тепловых завес WING

Монтажные кронштейны делают монтаж быстрым и простым.

wing_монтаж_1
wing_монтаж_2

Максимальная высота монтажа 4 м*.
Минимальное расстояние монтажа
воздушной завесы от потолка - 30 см.

Монтажный шаблон

На каждой упаковке воздушных завес WING нанесен шаблон, который позволяет сделать разметку отверстий и нанести линии выравнивания при монтаже воздушной завесы. Достаточно отрезать шаблон с верхней части коробки и можно приступать к монтажу.

Варианта монтажа

На каждой упаковке воздушных завес WING нанесен шаблон, который позволяет сделать разметку отверстий и нанести линии выравнивания при монтаже воздушной завесы. Достаточно отрезать шаблон с верхней части коробки и можно приступать к монтажу.

Пример схемы подключения воздушных завес

C двигателем EC

Подключение завесы WING с двигателем EC

1. 230В / 50Гц
2. Главный выключатель, предохранители
3. WING W100/150/200
4. Настенный контроллер HMI
5. Клапан с сервоприводом

С двигателем AC

Подключение завесы WING с двигателем AC

1. 230В / 50Гц
2. Главный выключатель, предохранители
3. WING W100/150/200
4. Настенный регулятор WING
5. Клапан с сервоприводом
