Монтаж тепловых завес WING

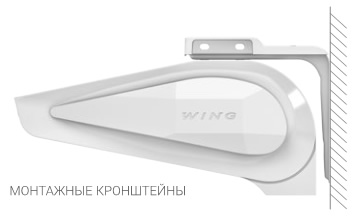

Монтажные кронштейны делают монтаж быстрым и простым.

wing_монтаж_1

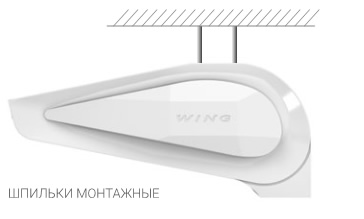

wing_монтаж_2

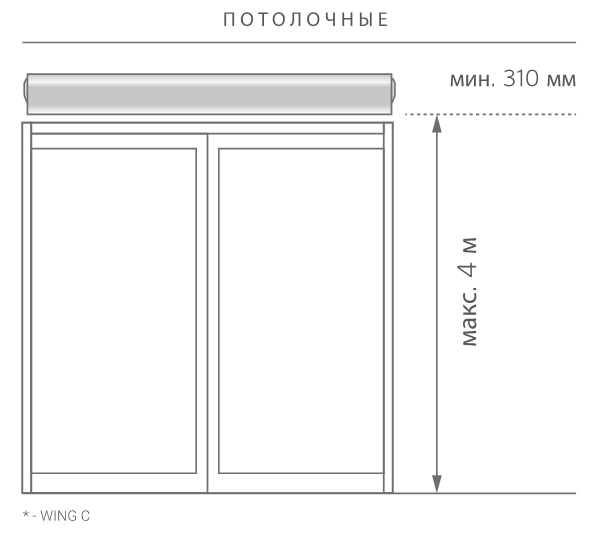

Максимальная высота монтажа 4 м*.
Минимальное расстояние монтажа
воздушной завесы от потолка - 30 см.

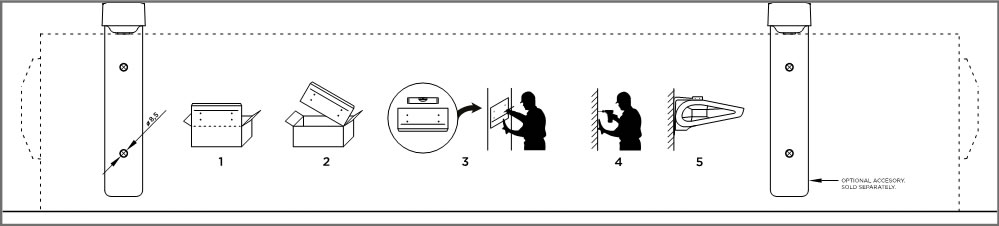

Монтажный шаблон

На каждой упаковке воздушных завес WING нанесен шаблон, который позволяет сделать разметку отверстий и нанести линии выравнивания при монтаже воздушной завесы. Достаточно отрезать шаблон с верхней части коробки и можно приступать к монтажу.

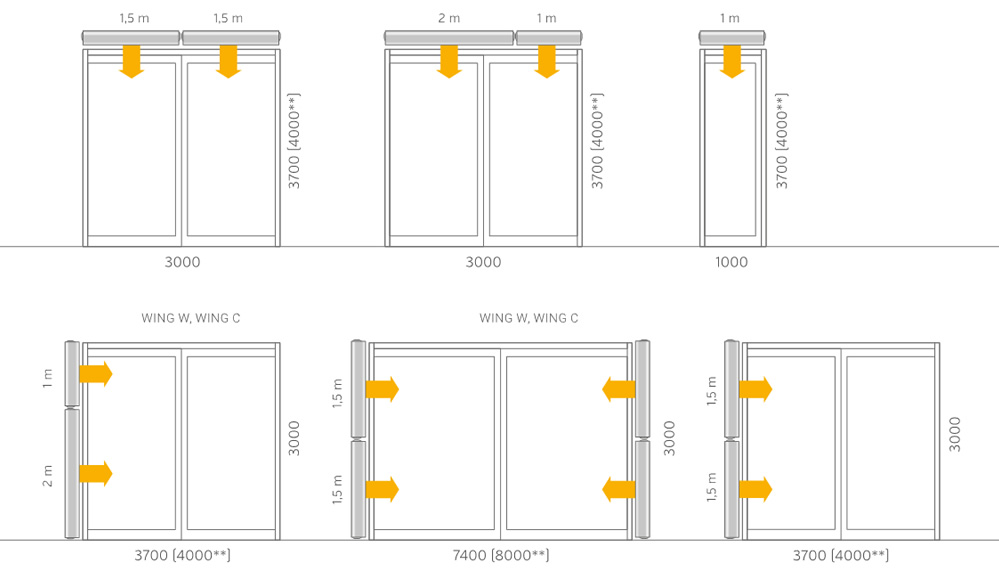

Варианта монтажа

На каждой упаковке воздушных завес WING нанесен шаблон, который позволяет сделать разметку отверстий и нанести линии выравнивания при монтаже воздушной завесы. Достаточно отрезать шаблон с верхней части коробки и можно приступать к монтажу.

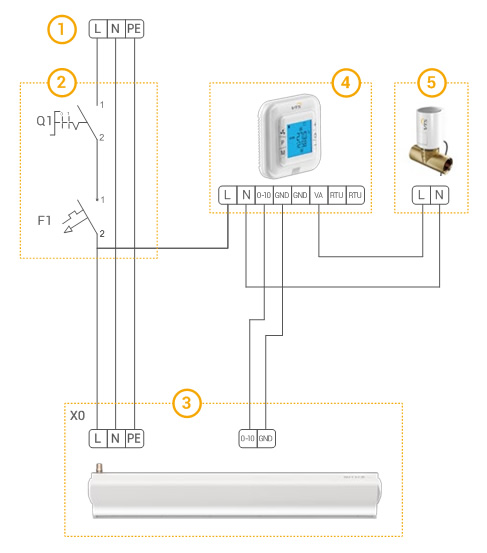

Пример схемы подключения воздушных завес

C двигателем EC

Подключение завесы WING с двигателем EC

1. 230В / 50Гц
2. Главный выключатель, предохранители
3. WING W100/150/200
4. Настенный контроллер HMI
5. Клапан с сервоприводом

С двигателем AC

Подключение завесы WING с двигателем AC

1. 230В / 50Гц
2. Главный выключатель, предохранители
3. WING W100/150/200
4. Настенный регулятор WING
5. Клапан с сервоприводом
